抗震支架设计说明

一、工程概况
本工程。。。。
二、设计依据
    1、依据GB50011-2010《建筑抗震设计规范》，3.7.1非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接应进行抗震设计；
    2、依据GB50981-2014《建筑机电工程抗震设计规范》，1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计；
    3、依据CJ/T 476-2015《建筑机电设备抗震支吊架通用技术条件》；
三、设计管线范围
    1、悬吊管道中重力大于1.8kN的设备；
    2、DN65以上的生活给水、消防管道系统；
    3、矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；
    4、内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；
    5、内径大于或等于25mm的燃气管道；
    6、对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计；
四、设计要求
    1、依据GB50981-2014《建筑机电工程抗震设计规范》第8.1.2条的规定，抗震支架采用成品支架构件；
    2、抗震支吊架初设间距应满足GB50981-2014《建筑机电工程抗震设计规范》第8.2.3条要求，并满足表8.2.3规定；
    3、抗震支架的布置应严格根据GB50981-2014《建筑机电工程抗震设计规范》第8.3章的要求设置；
    4、管线水平地震力综合系数按GB50981-2014《建筑机电工程抗震设计规范》第8.2.4要求，并参照3.4.5条和表3.4.1的参数取用进行计算。当计算结果不足0.5时取0.5，超过0.5按实际计算值；
    5、抗震支架受力的力学验算应包括：支架与建筑结构连接验算（含锚栓和连接件）；杆件受力验算（含受拉和受压校核）；支架抗震连接件受力校核等。
    6、抗震支架吊杆及斜撑的长细比要求应满足GB50981-2014《建筑机电工程抗震设计规范》第8.3.8条的要求；

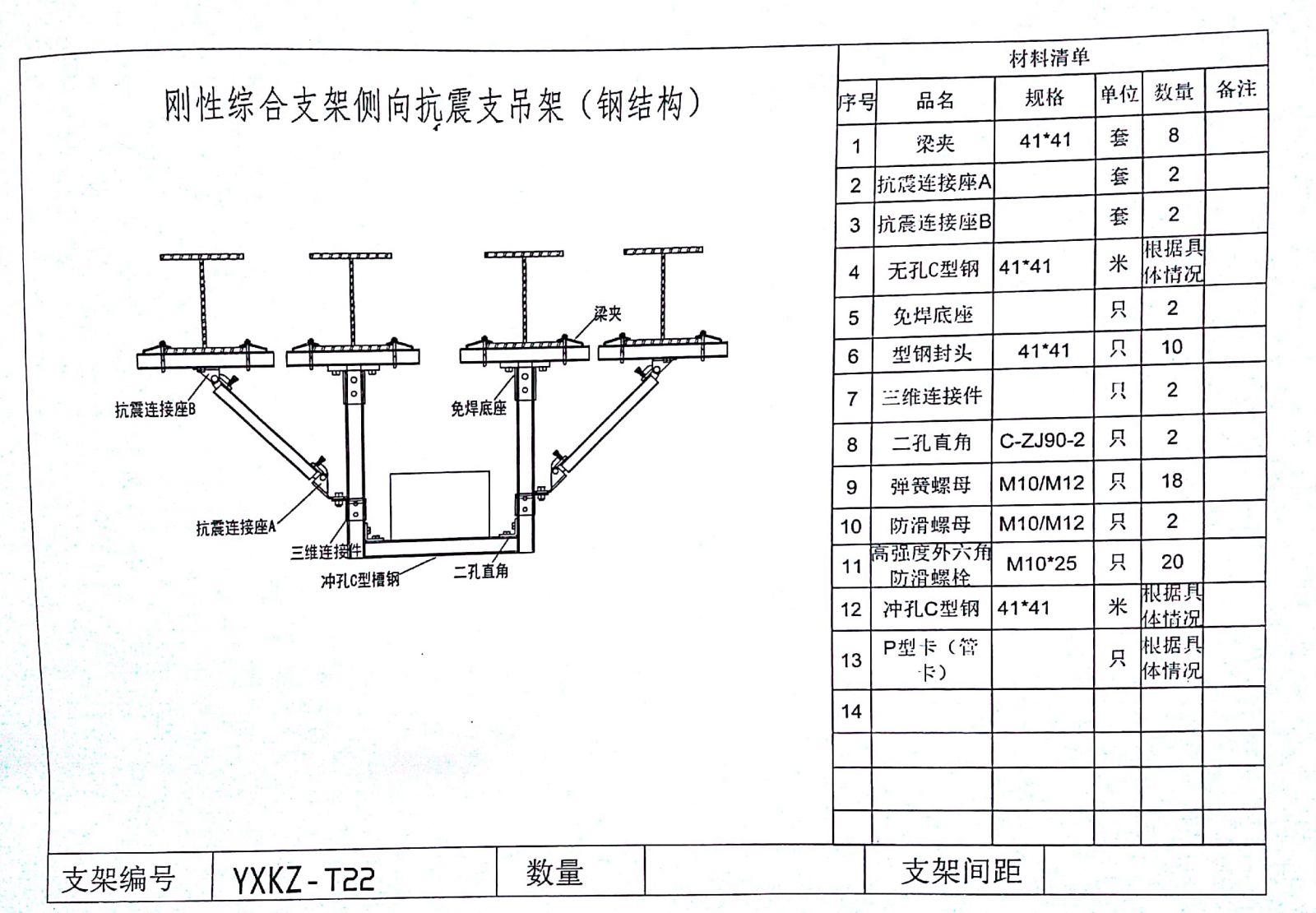

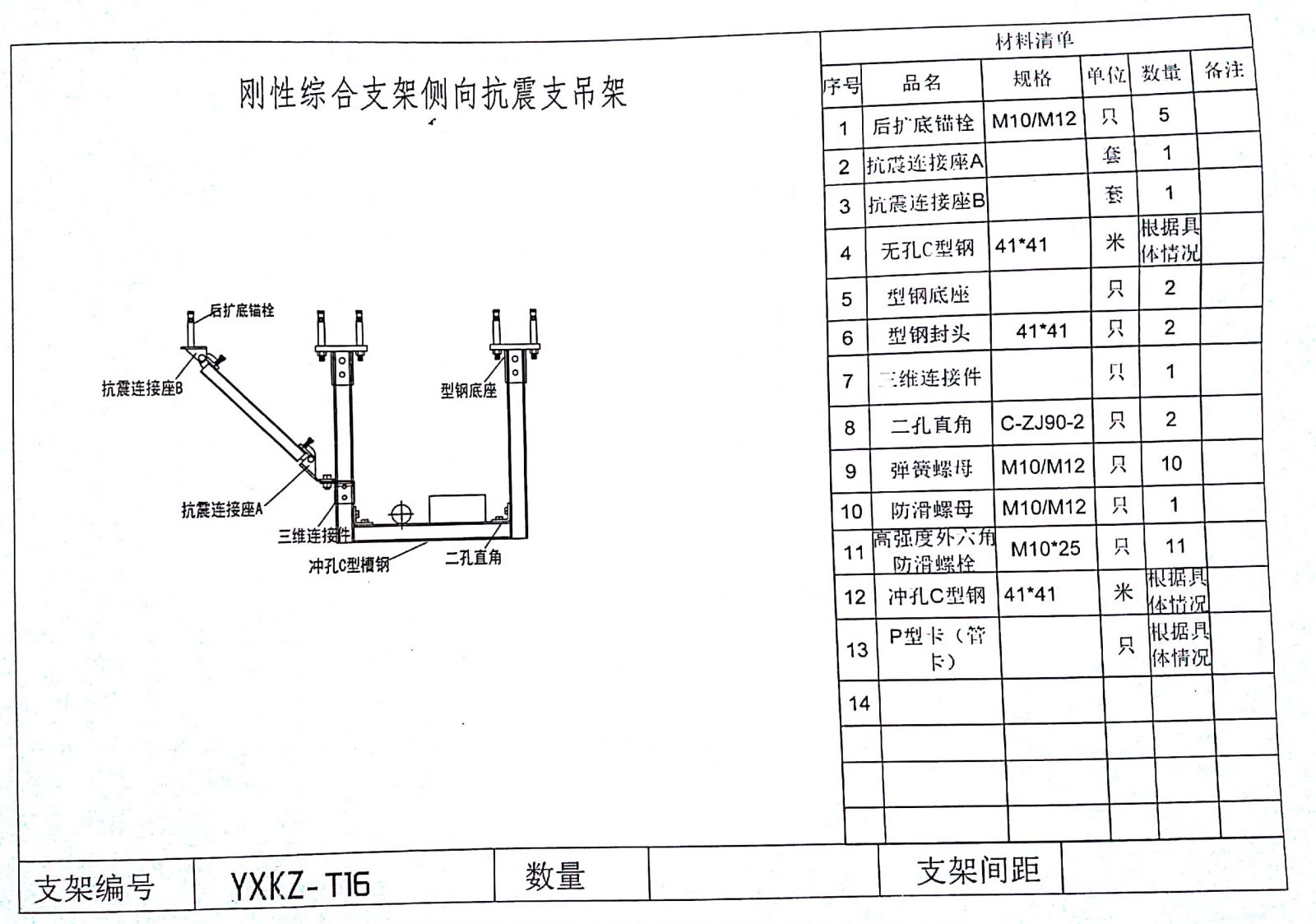

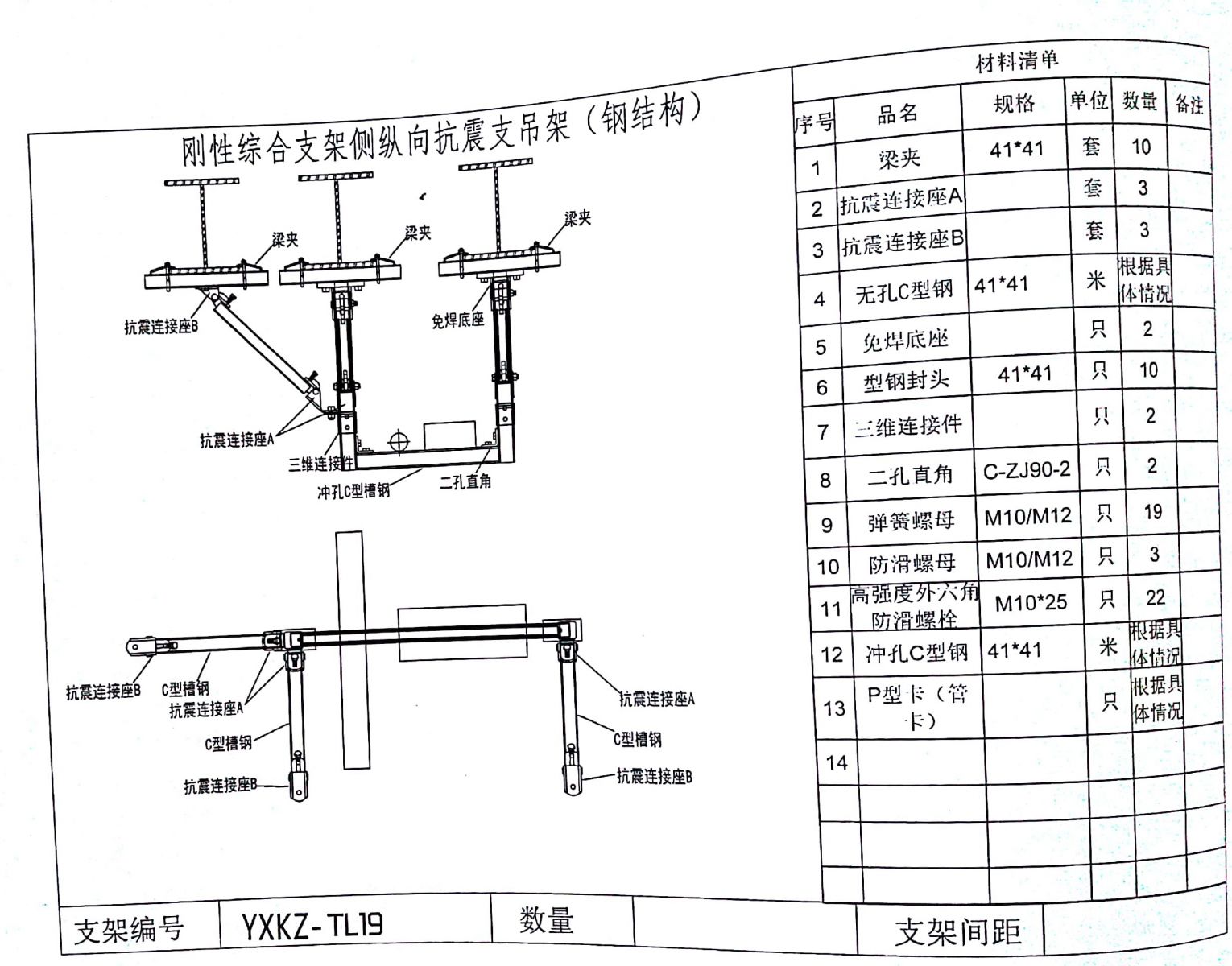

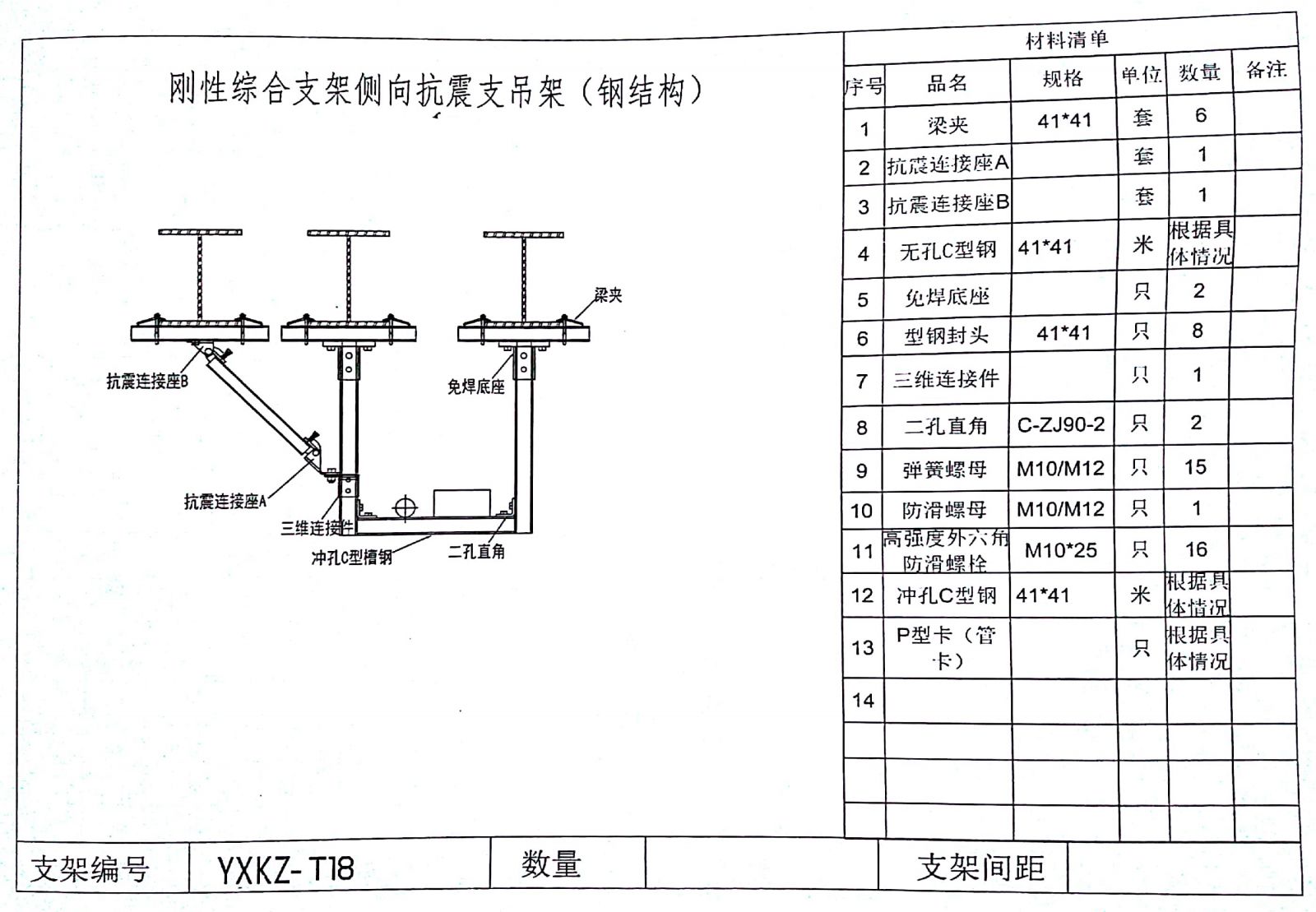

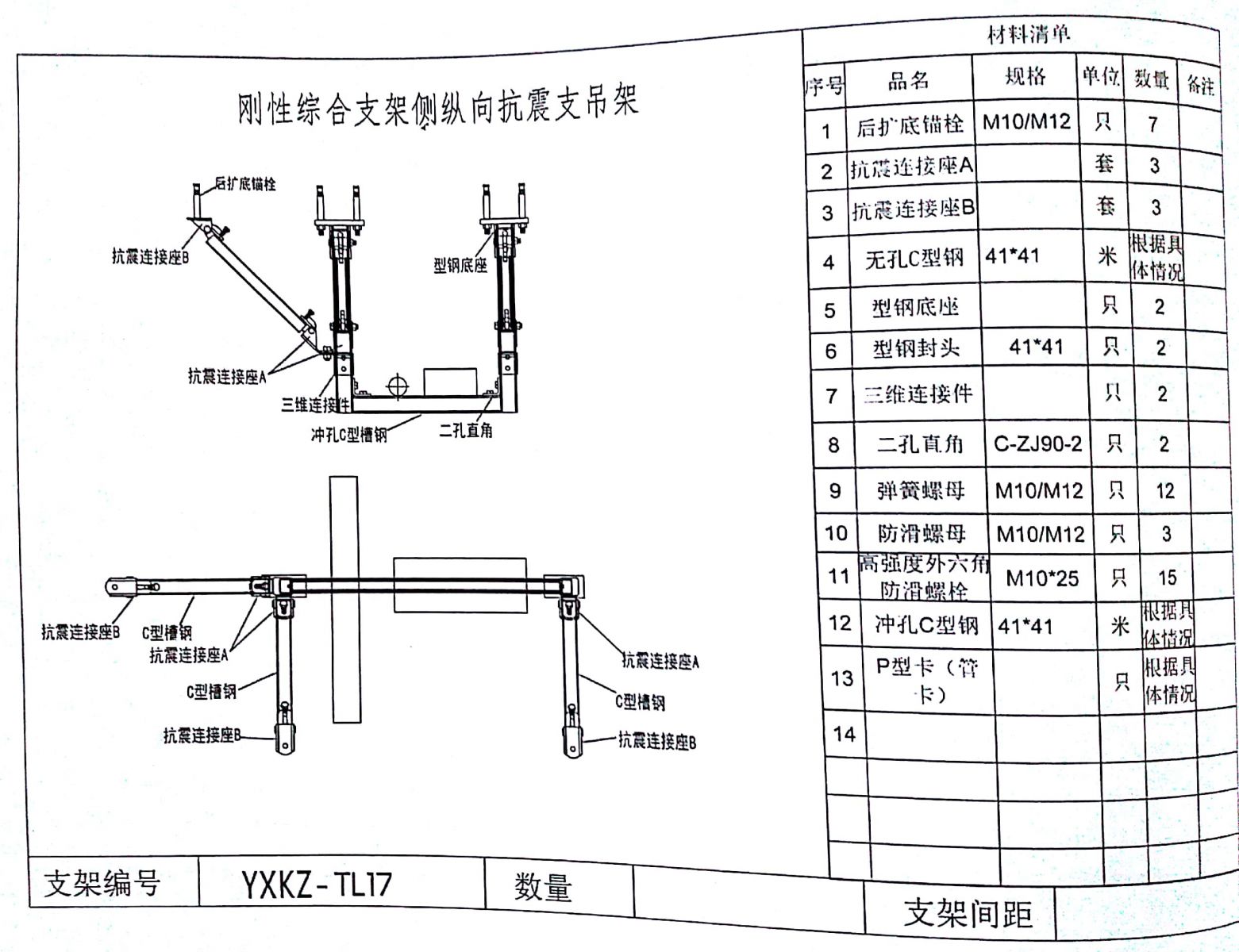

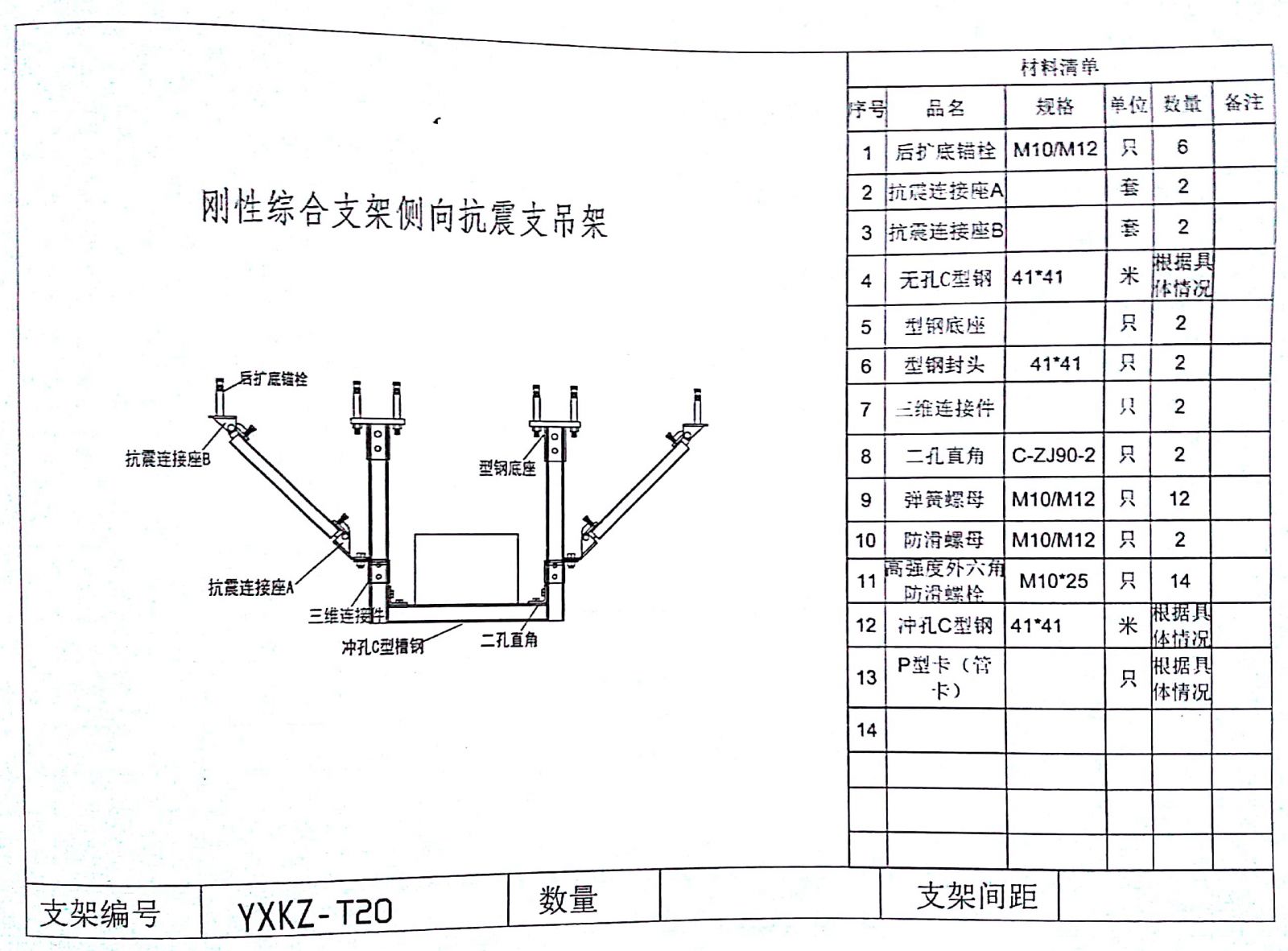

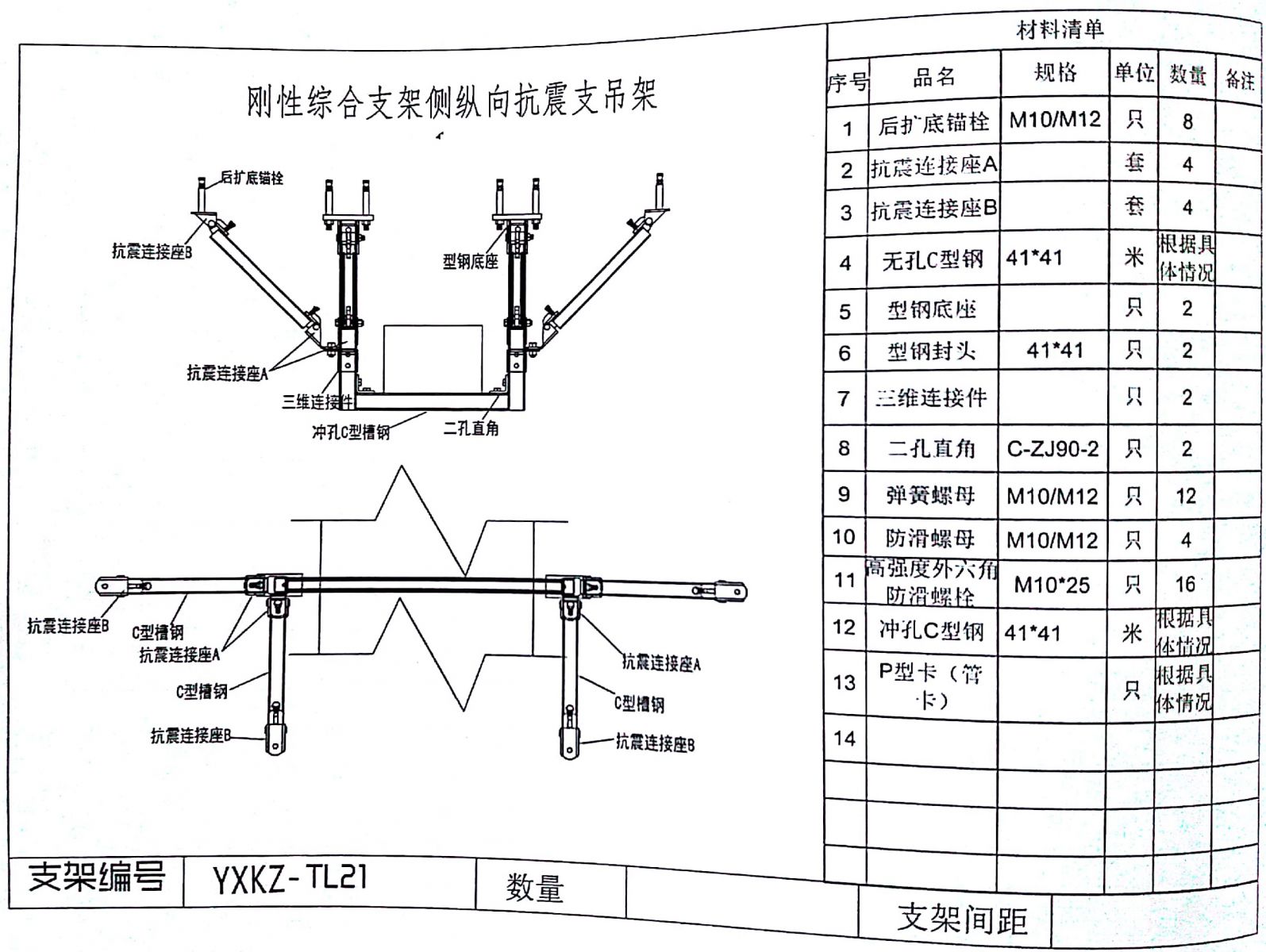

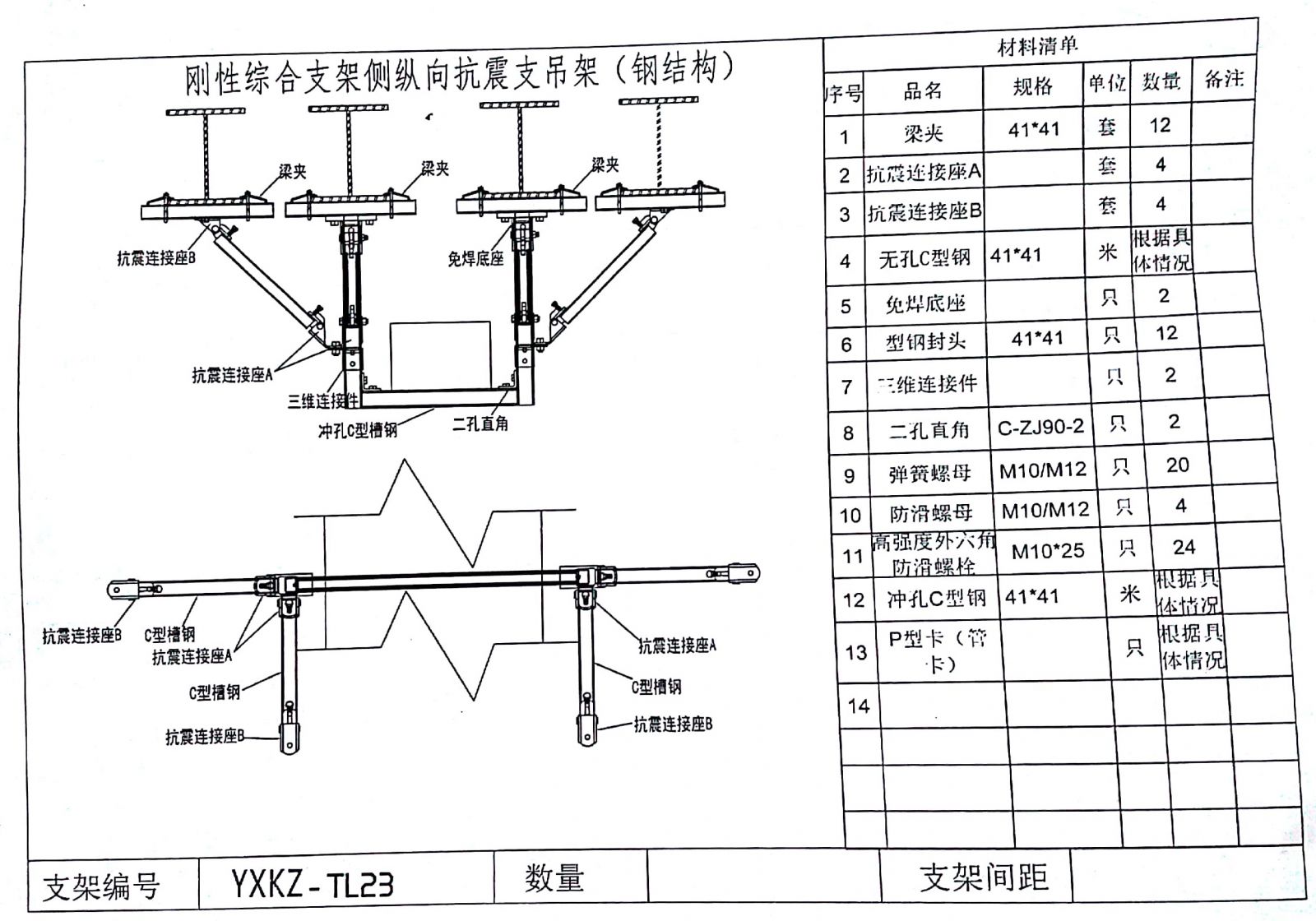

五、抗震支架产品系统技术要求
    1、抗震支架系统使用的C型槽钢，其钢材的弹性模量不低于210000N/mm2、剪切模量不低于81000N/mm2；
    2、抗震支架系统的斜向支撑C型槽钢应使用冷弯薄壁成品支架槽钢。其截面形式为：41x41mm；41x52mm或41x72mm。其壁厚不小于2.0mm，其截面形状应带有深度不低于1mm的加劲肋以确保受力；
    3、抗震支吊系统使用的C型槽钢的镀锌层厚度必须≥20微米；连接扣件的镀锌层厚度必须≥13微米，并提供相关盐雾腐蚀测试报告；
    4、如果门型抗震支架系统由于受力计算要求需要使用双面拼接C型槽钢时，为确保双面槽钢的整体受力性能，要求其拼接工艺应采用背孔冲压连接及一体激光焊接工艺。不得使用点焊连接；
    5、抗震支架使用的C型槽钢其卷边内沿必须带有深度不小于0.9mm的热处理齿牙，同时与之配合的连接扣件也应带有相同深度的齿坑，以保证咬合连接模式在遇到较大水平荷载的时，连接能实现延性破坏；
    6、为确保安装连接可靠性，抗震支架系统使用的连接扣件必须是一体式连接扣件，不得使用螺栓和弹簧螺母的组合方式；
    7、抗震支架系统使用的成品支吊架系统应具备耐火测试和抗冲击测试认证报告；
    8、抗震支架系统采用的膨胀螺栓必须符合国家标准《混凝土用膨胀型、扩孔型建筑锚栓》（JG160-2013），并提供国家建筑中心的检测报告。
