国家标准设计图集号04S301第51页

可根据具体需求选配精装地漏面板，主要用于卫生间使

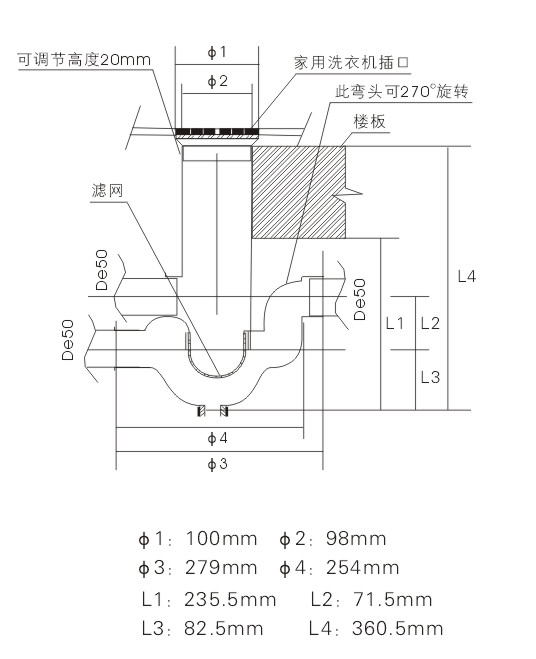

DY-G型主体配件均采用ABS优质工程塑料，主体由上下两部分组成。多个∮50进水口中有一个可以为∮75，排水口：∮50或∮75。

DY一G型主体由两部分组成，两个进水口可360度旋转与面盆和浴缸排水管连接，优良的排水能力(排水流量1.77L/S)，满足接入洁具排水流量，通过锥形网篮进行再一次过滤，可实现本层清扫。
最大特点是通过浴缸、洗脸盆，地面水不断地补充，更换水封的存水，若配有磁性装置可延长水封干涸时间，减少水份蒸发，达到更好的防臭效果。

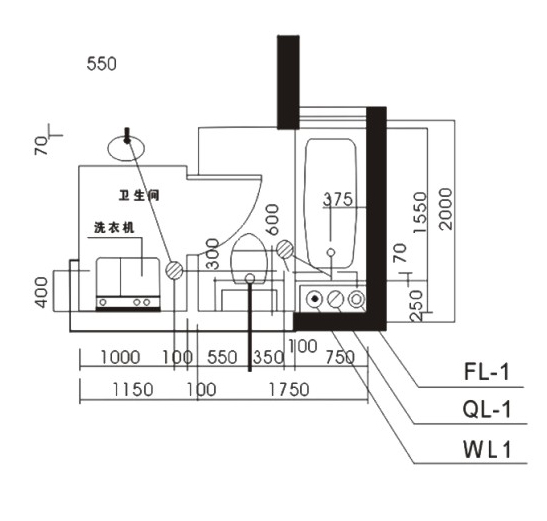

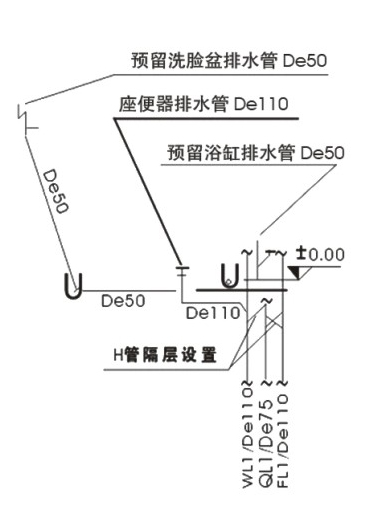

●安装示意图
